عنوان المنتج

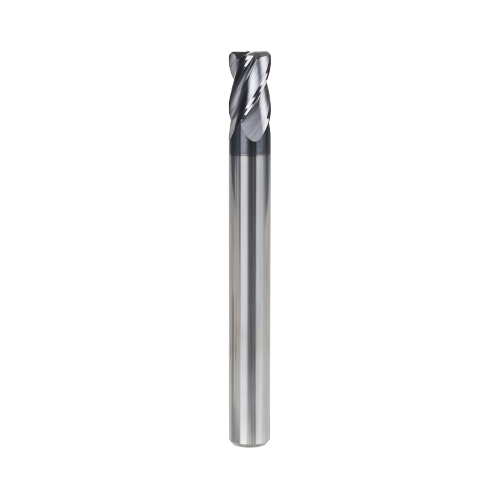

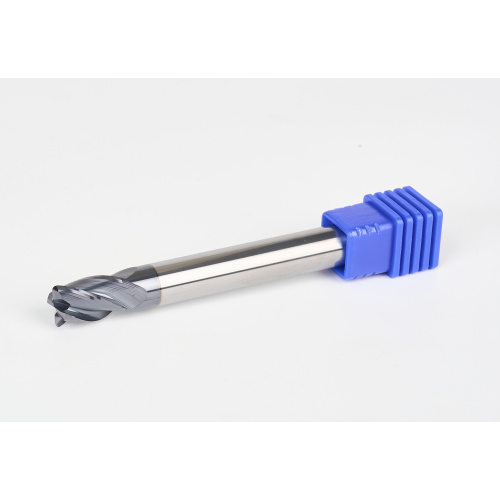

مطحنة نهاية مربعة من الكربيد 4 فلوت، قاطعة طحن CNC للأغراض العامة للفولاذ الكربوني وسبائك الصلب والفولاذ المقاوم للصدأ والحديد الزهر
وصف قصير
مطحنة نهاية مربعة ذات 4 فلوت للأغراض العامة مع طحن عالي الدقة، طلاء AlTiN، تصميم القطع المركزي. مناسبة للطحن الجانبي، وطحن الكتف، والتقطيع والجيب. تصنيع واسع النطاق للصلب والفولاذ المقاوم للصدأ والحديد الزهر، وأداء قطع مستقر للتخشين.
صور
ميزات المنتج

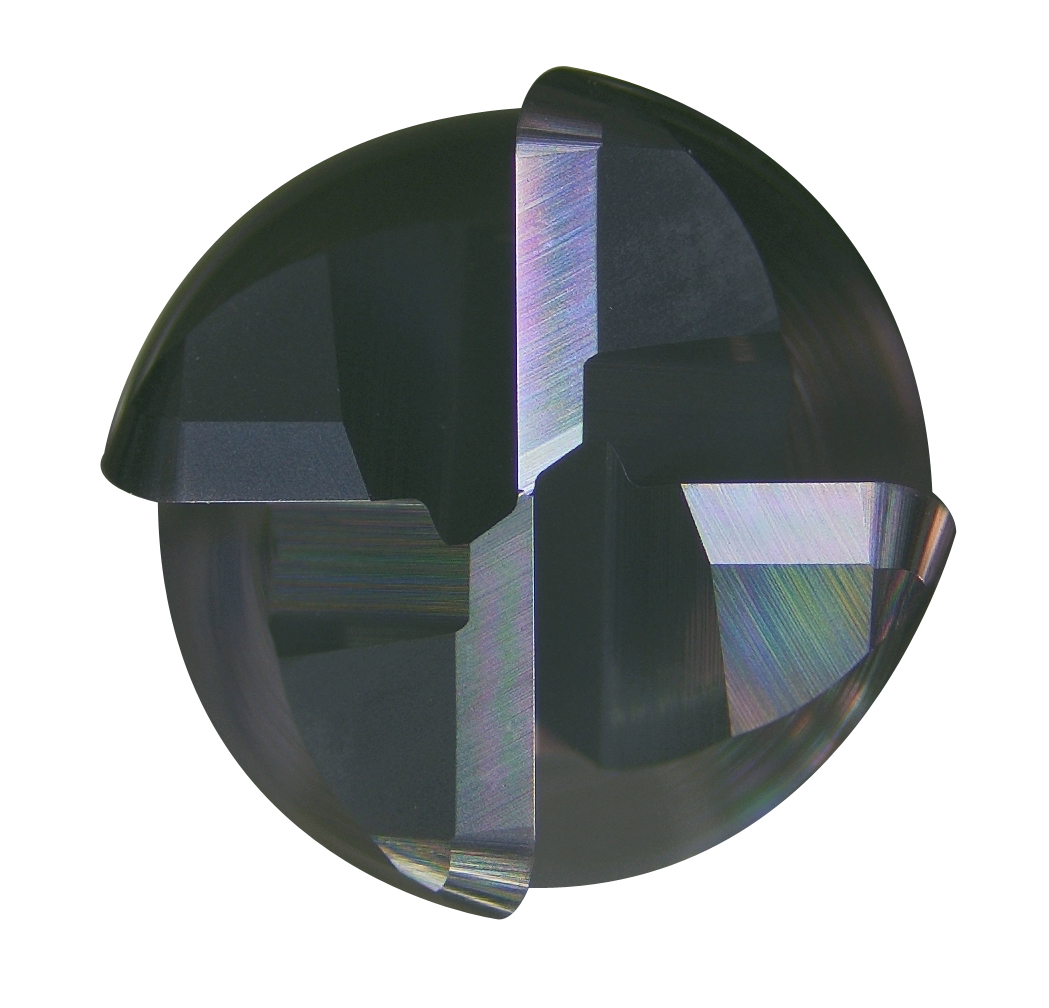

✅ 4-Flute Square End & Center-Cutter Geometry هيكل متوازن 4-flute، قادر على القطع المركزي، يدعم الغطس، والانحدار، والشق، والطحن على الكتف والجانب لكل من الأعمال الخشنة والتشطيبية.
✅ قاعدة كربيد صلبة ممتازة، فارغة من كربيد التنغستن الحبيبي فائق النعومة، صلابة عالية وقوة الانحناء، مضادة للتقطيع، تقلل من خطر كسر الأداة أثناء ظروف القطع الثقيلة.

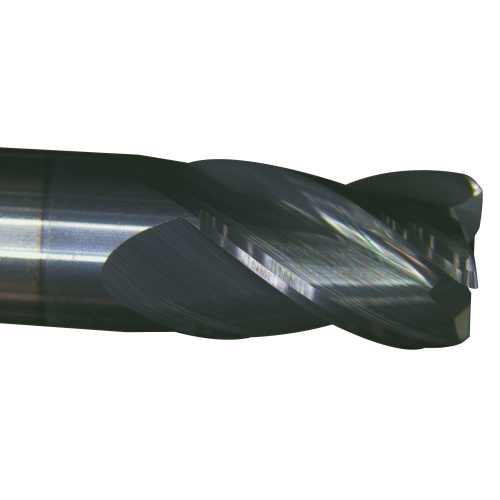

✅ طلاء AlTiN عالي الأداء، مقاومة جيدة للأكسدة في درجات الحرارة العالية، يقلل من معامل الاحتكاك، ويطيل عمر خدمة الأداة بشكل فعال، ومناسب للقطع الجاف والرطب.

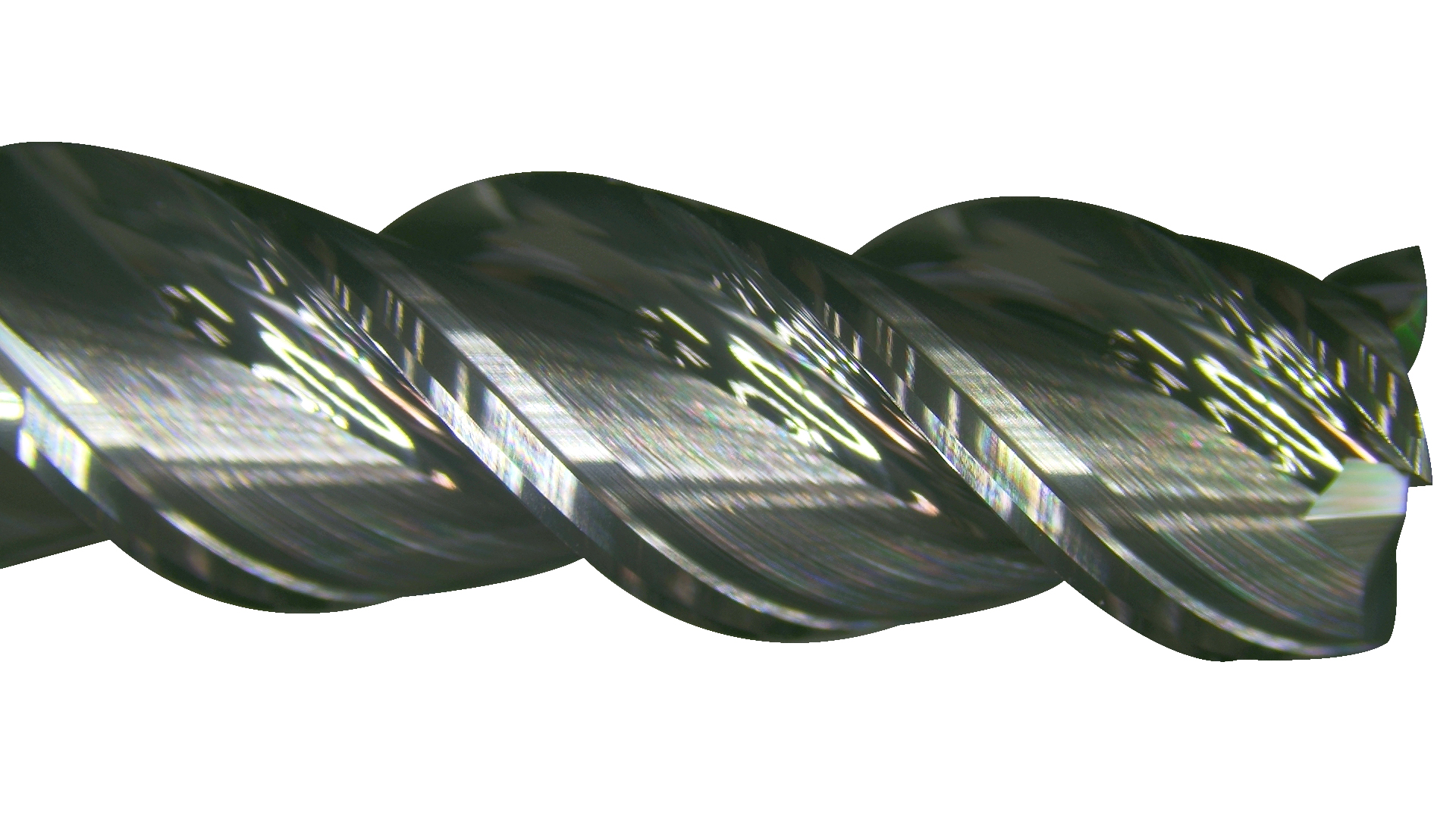

✅ زاوية الحلزون القياسية 35 درجة الحلزون الأمثل لإخلاء الرقائق بشكل سلس، ويقلل من اهتزاز القطع، ويحسن جودة تشطيب سطح قطعة العمل.
✅ تحكم صارم في التسامح، تحمل الساق: h6 ؛ تحمل قطر القطع: e8 ، نفاد منخفض ≥0.01 مم، دقة ثابتة لإنتاج CNC لفترة طويلة.
✅ توافق واسع للمواد، تصميم للأغراض العامة يغطي الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المتصلب مسبقًا، والفولاذ المقاوم للصدأ، والحديد الزهر. صلابة العمل تصل إلى HRC45.
✅ الأحجام المترية القياسية والدعم المخصص لأحجام المخزون القياسية الغنية؛ يتوفر OEM وODM للقطر الخاص وطول الفلوت والطول الإجمالي والطلاء المخصص.
المواصفات الفنية
شكرا
| Item |
Specification |
| Product Name |
4‑Flute General‑Purpose Square End Mill |
| Material |
Solid Tungsten Carbide (Ultra‑fine grain) |
| End Type |
Square / Flat End |
| Number of Flutes |
4 Flutes |
| Helix Angle |
35° |
| Coating |
AlTiN (Standard); TiAlN / Uncoated optional |
| Shank Type |
Straight Cylindrical Shank |
| Shank Tolerance |
h6 |
| Cutting Diameter Tolerance |
e8 |
| Available Cutting Diameter(D1) |
1.0 mm‑20.0 mm |
| Shank Diameter(D) |
3mm /4mm /6mm /8mm /10mm /12mm /16mm /20mm |
| Flute Length(L1) |
4‑45 mm (standard series) |
| Overall Length(L) |
50‑100 mm (standard series) |
| Max Work Hardness |
HRC 45 |
| Machining Mode |
Wet / Dry cutting |
| Applicable Machine |
CNC Milling Machine, Machining Center |
| Custom Service |
OEM, ODM, drawing‑based customization |
مرجع الحجم القياسي المشترك (متري): D1 × L1 × D × L: 1 × 3 × 4 × 50، 2 × 6 × 4 × 50، 3 × 8 × 4 × 50، 4 × 12 × 4 × 50، 5 × 13 × 6 × 50، 6 × 15 × 6 ×50,8×20×8×60,10×25×10×75,12×30×12×75,16×45×16×100,20×45×20×100
طلب
عمليات المعالجة: الطحن الجانبي، الطحن الكتفي، الطحن المتدرج، الشق، الجيب، الاستيفاء الحلزوني، التدرج والغطس.
مواد قطعة العمل:
- الكربون الصلب / سبائك الصلب
- الفولاذ القالب المتصلب مسبقًا ≥HRC45
- الفولاذ المقاوم للصدأ (304,316 إلخ.)
- الحديد الزهر الرمادي والحديد المرن
الصناعة: تصنيع القوالب وقطع غيار السيارات والآلات العامة ومعالجة التركيبات والأدوات.
معلمات القطع الموصى بها
ملاحظة: القيم للإشارة فقط؛ يتم الضبط وفقًا لصلابة الماكينة وحالة التثبيت وقطعة العمل الفعلية وحالة سائل التبريد.
شكرا
| Work Material |
Cutting Speed Vc(m/min) |
Feed per Tooth(mm/z) |
Max Depth of Cut Ap |
Side Width Ae |
| Carbon / Alloy Steel |
120‑180 |
0.06‑0.12 |
≤1.0×D1 |
≤0.3×D1 |
| Stainless Steel |
80‑120 |
0.04‑0.08 |
≤0.6×D1 |
≤0.2×D1 |
| Cast Iron |
140‑200 |
0.08‑0.14 |
≤1.2×D1 |
≤0.4×D1 |
ملاحظات هامة
- حافظ على نفاد الأداة في حدود 0.01 مم بعد التثبيت؛ يوصى باستخدام حاملات كوليه عالية الدقة.
- استخدام سائل القطع المناسب لمعالجة الفولاذ المقاوم للصدأ والفولاذ؛ يُسمح بالقطع الجاف للحديد الزهر.
- تقليل سرعة المغزل ومعدل التغذية في حالة حدوث اهتزاز أو ثرثرة.
- تجنب القطع ذو التأثير الثقيل؛ منع تقطيع الحافة.
- قد يختلف لون الطلاء حسب دفعة الإنتاج، ولا يؤثر على أداء القطع.
لماذا تختارنا؟
- يتم فحص الجودة الصارمة لكل أداة وأبعاد ونفاد قبل التسليم.
- تسليم سريع لأحجام المخزون القياسية.
- الدعم الفني الاحترافي لاقتراح معلمات القطع.
- قبول الأحجام المخصصة وعلامات الشعار ومتطلبات الطلاء الخاصة.
