عنوان المنتج

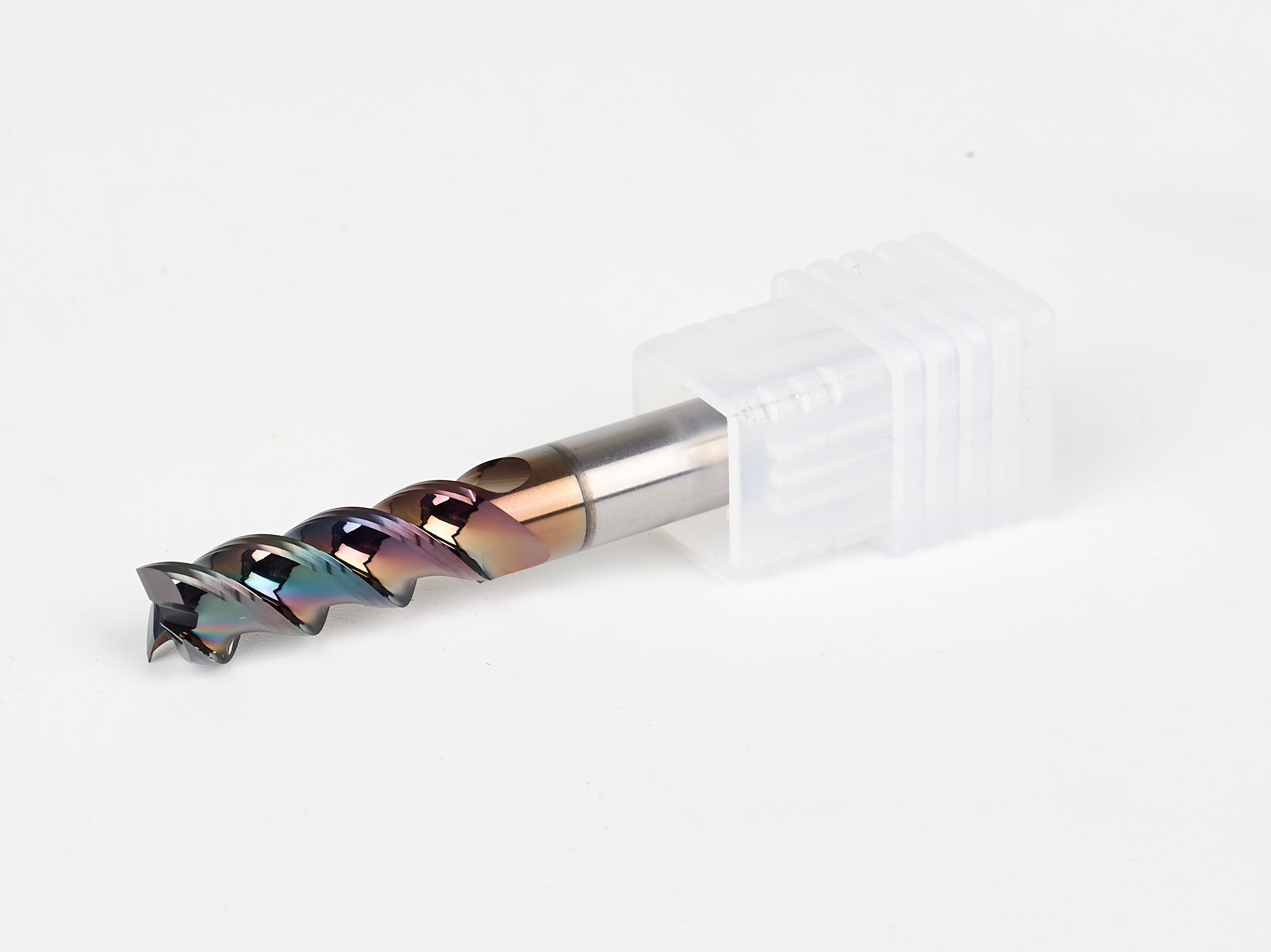

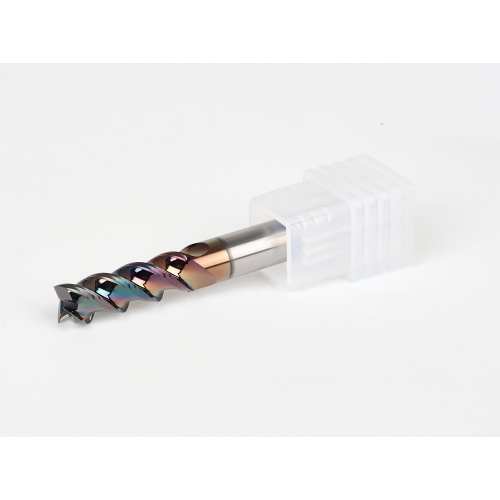

مطحنة نهاية مربعة من الكربيد 3 فلوت لسبائك الألومنيوم، قاطعة الطحن CNC للمعادن غير الحديدية والنحاس والأكريليك
وصف قصير
مطحنة نهاية ثلاثية الفلوت ذات أغراض خاصة لتصنيع الألومنيوم، ومريء رقاقة كبيرة مصقولة بالمرآة، وحافة قطع حادة، تمنع بشكل فعال حافة تراكم الألومنيوم. إخلاء ممتاز للرقائق من أجل التخشين والتشطيب عالي السرعة لسبائك الألومنيوم والنحاس والبلاستيك.
ميزات المنتج

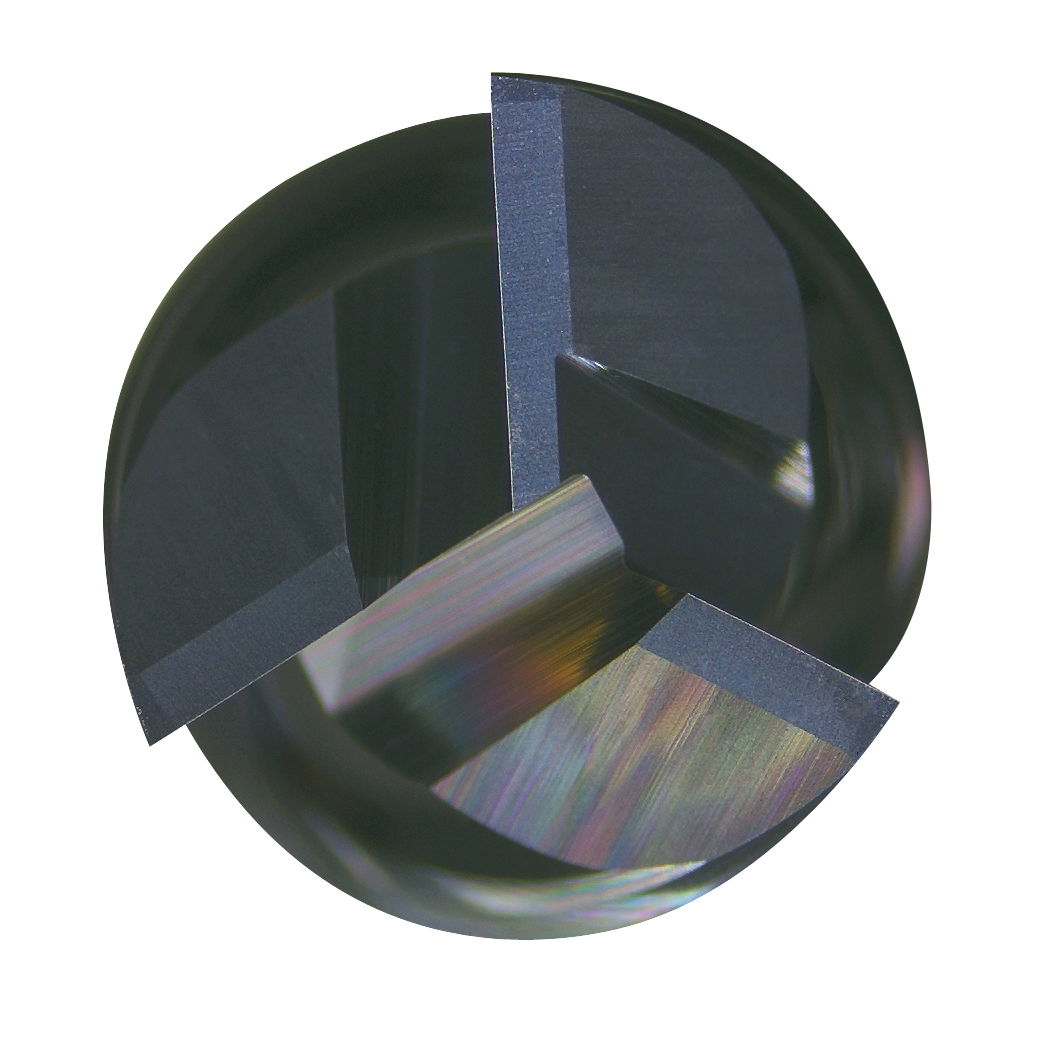

✅ 3-هندسة محسنة للفلوت لتوازن الألومنيوم مع معدل تغذية مرتفع وتشطيب جيد للسطح. مساحة أكبر للرقاقة من قواطع الفلوت الأربعة، وتجنب انسداد الرقاقة والالتصاق بقطعة عمل الألومنيوم. تصميم قطع مركزي للتقطيع والغطس وطحن الكتف والجيب.

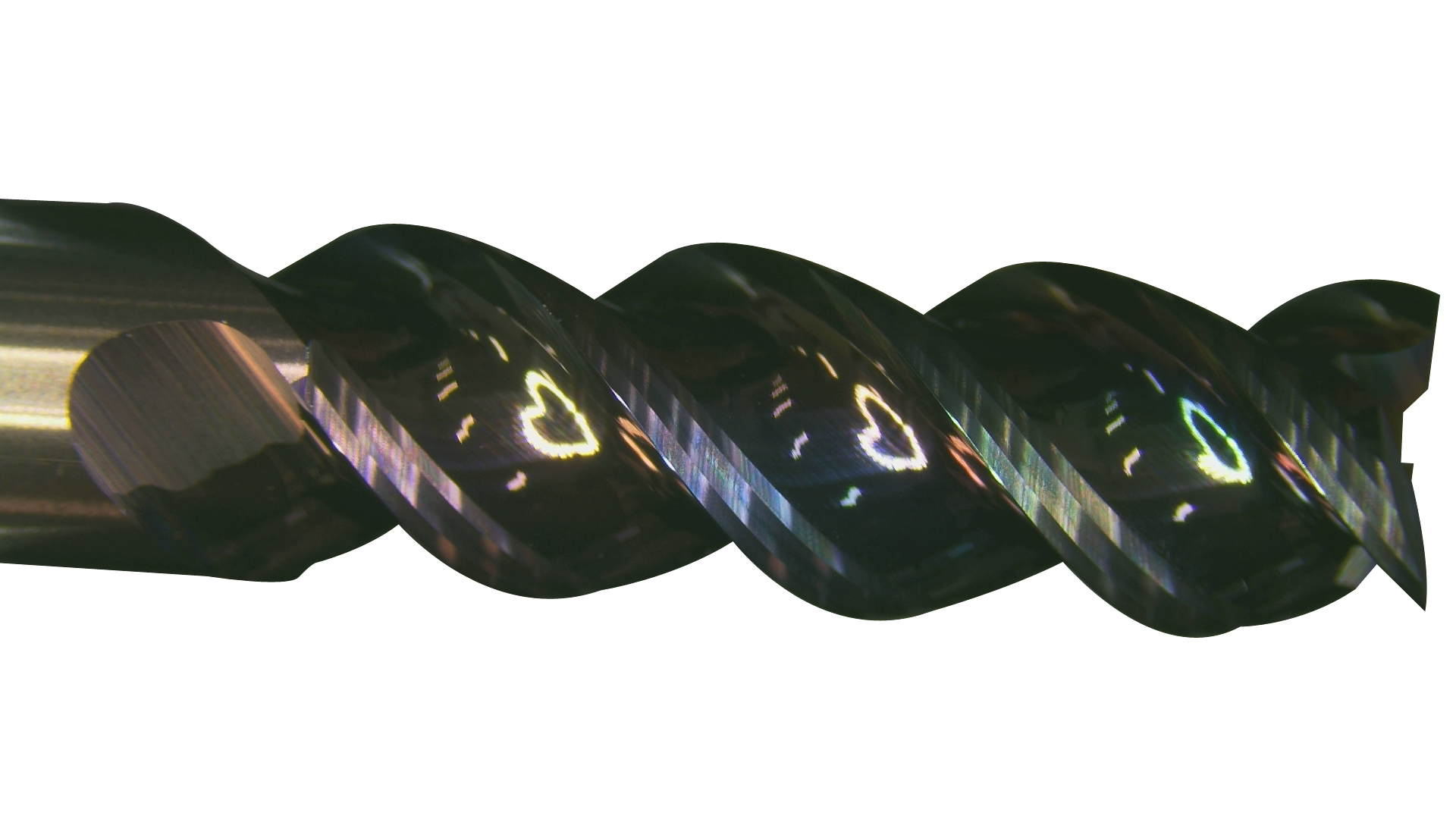

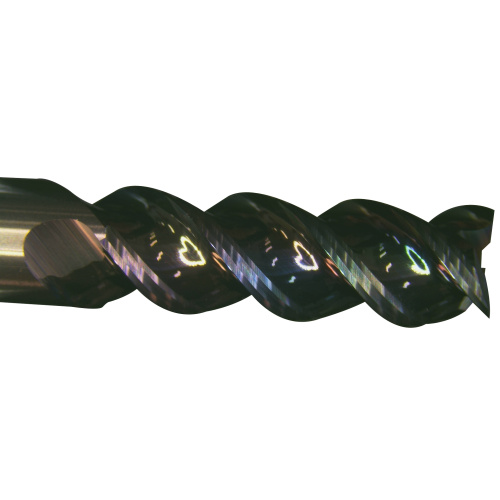

✅ مزامير مصقولة بالمرآة، تلميع مزمار عالي اللمعان، يقلل من التصاق الألومنيوم، وتجنب الحافة المبنية (BUE)، ويحافظ على أداء القطع النظيف.
✅ حافة قطع حادة من كربيد التنجستن الحبيبي فائق النعومة ، قوة انحناء عالية، مضادة للتقطيع، مناسبة لتصنيع CNC عالي السرعة.
✅ زاوية حلزونية عالية بزاوية 45 درجة، تصميم حلزوني عالي يرفع الرقائق بسرعة، ويقلل من مقاومة القطع، ويحسن جودة سطح قطعة العمل.
✅ خيارات الطلاء القياسية: غير مطلي؛ اختياري: DLC لمزيد من الأداء المضاد للالتصاق.
✅ تحمل صارم للأبعاد، تحمل الساق: h6؛ تحمل قطر القطع: e8؛ الجريان الخارجي ≥0.01 مم. مستقرة للإنتاج عالي السرعة لفترة طويلة.
✅ توافق واسع مع المواد غير الحديدية بشكل أساسي لسبائك الألومنيوم 6061,7075، ويعمل أيضًا مع النحاس والنحاس والأكريليك والبلاستيك وألواح ألياف الكربون.
✅ المخزون القياسي والمخصص المتاح أحجام المخزون المترية الغنية؛ دعم OEM وODM للقطر الخاص وطول الفلوت والطول الإجمالي وعلامات الشعار والطلاء الخاص.
صور
المواصفات الفنية
| Item |
Specification |
| Product Name |
3‑Flute Square End Mill Special for Aluminum |
| Material |
Solid Tungsten Carbide (Ultra‑fine grain) |
| End Type |
Square / Flat End |
| Number of Flutes |
3 Flutes |
| Helix Angle |
40° |
| Coating |
Uncoated (Standard); DLC / ZrN optional |
| Shank Type |
Straight Cylindrical Shank |
| Shank Tolerance |
h6 |
| Cutting Diameter Tolerance |
e8 |
| Available Cutting Diameter(D1) |
1.0 mm‑20.0 mm |
| Shank Diameter(D) |
3mm /4mm /6mm /8mm /10mm /12mm /16mm /20mm |
| Flute Length(L1) |
4‑45 mm (standard series) |
| Overall Length(L) |
50‑100 mm (standard series) |
| Applicable Machine |
CNC Milling Machine, Machining Center, CNC Router |
| Custom Service |
OEM, ODM, drawing‑based customization |
مرجع الأحجام المترية القياسية المشتركة (D1 × L1 × D × L): 1 × 4 × 4 × 50، 2 × 6 × 4 × 50، 3 × 8 × 6 × 50، 4 × 11 × 6 × 50، 5 × 13 × 6 × 50، 6 × 16 × 6 × 50، 8 × 20 × 8 × 60، 10 × 25 × 10 × 75، 12 × 30 × 12 × 75، 16 × 35 × 16 × 80، 20 × 45 × 20 × 100
طلب
عمليات المعالجة: الشق، والطحن على الكتف، والطحن الجانبي، والجيب، والاستيفاء الحلزوني، والانحدار والغطس، والتخشين والتشطيب.
مواد قطعة العمل: - سبائك الألومنيوم 6061,7075، الألومنيوم المصبوب - النحاس، النحاس - الأكريليك، البلاستيك، مركب ألياف الكربون
الصناعة: قطع غيار الفضاء الجوي، قطع غيار السيارات من الألومنيوم، معالجة التركيبات، إطار القالب، نقش الإعلانات.
معلمات القطع الموصى بها
ملاحظة: القيم للإشارة فقط؛ يتم الضبط وفقًا لصلابة الماكينة وحالة التثبيت والمبرد وقطعة العمل الفعلية.
شكرا
| Work Material |
Cutting Speed Vc(m/min) |
Feed per Tooth(mm/z) |
Max Depth of Cut Ap |
Side Width Ae |
| Aluminum Alloy |
800‑2000 |
0.10‑0.25 |
≤1.5×D1 |
≤0.5×D1 |
| Copper / Brass |
500‑1200 |
0.08‑0.18 |
≤1.2×D1 |
≤0.4×D1 |
| Acrylic / Plastic |
400‑800 |
0.12‑0.22 |
≤1.0×D1 |
≤0.4×D1 |
ملاحظات هامة
- حافظ على نفاد الأداة بمقدار ≥0.01 مم، ويوصى بشدة باستخدام حاملات كوليه عالية الدقة.
- مطلوب نفخ سائل تبريد/هواء كافٍ لتصنيع الألمنيوم لطرد الرقائق وتجنب الالتصاق.
- سرعة دوران عالية مع معدل تغذية معقول؛ تجنب الاحتكاك بسرعة منخفضة مما يؤدي إلى تكوين حافة.
- قلل عمق القطع في حالة حدوث اهتزاز أو اهتزاز.
- النسخة غير المطلية هي الخيار الأكثر شيوعًا للألمنيوم. طلاء DLC اختياري لعمر خدمة أطول.
لماذا تختارنا؟
- فحص الأبعاد والنفاذ بنسبة 100% قبل التسليم - التسليم السريع لأحجام المخزون القياسية - الدعم الفني الاحترافي لاقتراح معلمات القطع - قبول الأحجام المخصصة وشعار الليزر ومتطلبات الطلاء الخاصة
